產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺 長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

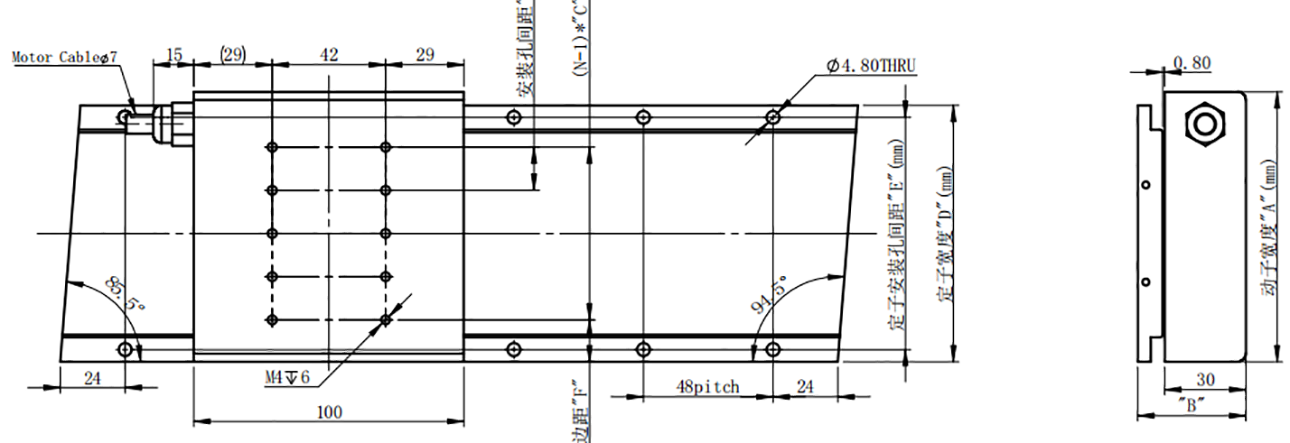

外形圖(單位:mm)
|
性能參數 |
單位 |
LMC100-045-S1 |
LMC100-060-S1 |
LMC100-080-S1 |
LMC100-100-S1 |
LMC100-125-S1 |
|
峰值推力 |
N |
148 |
260 |
406 |
555 |
738 |
|
峰值電流 |
A |
11.8 |
11.8 |
13.1 |
12.3 |
17 |
|
持續推力 |
N |
42 |
75 |
115 |
150 |
195 |
|
持續電流 |
A |
3.5 |
3.5 |
3.8 |
3.3 |
4.5 |
|
電機常數@Tmax. |
N/(W1/2) |
7.7 |
13.6 |
18.3 |
21.9 |
28.5 |
|
最大持續耗散功率 |
W |
17 |
30 |
39 |
47 |
62 |
|
繞組代碼 |
|
S1 |
S1 |
S1 |
S1 |
S1 |
|
力常數 |
N/A |
12 |
22 |
31 |
45 |
42.5 |
|
反向電動勢 |
V/m/S |
12.5 |
18.2 |
25.4 |
36.7 |
34.8 |
|
相間電阻 |
ohms |
0.85 |
1.5 |
2.1 |
2.6 |
1.55 |
|
相間電感 |
mH |
6 |
8.7 |
12.5 |
14.1 |
10.5 |
|
電氣時間常數 |
ms |
5.4 |
5.5 |
5.4 |
5.3 |
5.3 |
|
最大端電壓 |
Vdc |
330 |
330 |
330 |
330 |
330 |
|
吸引力 |
kN |
0.28 |
0.5 |
0.8 |
1.1 |
1.45 |
|
動子重量 |
kg |
0.42 |
0.8 |
1.2 |
1.6 |
2.1 |
|
定子型號 |
|
T-LMC100-045-S*** |
T-LMC100-060-S*** |
T-LMC100-080-S*** |
T-LMC100-100-S*** |
T-LMC100-125-S*** |
|
定子重量 |
kg/m |
1.7 |
3 |
4.3 |
5.7 |
7.5 |
|
極距 |
mm |
24 |
24 |
24 |
24 |
24 |
|
定子可選長度 |
mm |
96,144,192,240 |
96,144,192,240 |
96,144,192,240 |
96,144,192,240 |
96,144,192,240 |
